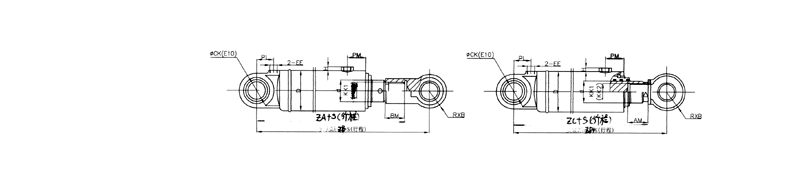

HSG系列液壓缸耳環連接


表1-1

缸徑\代號	PL	PM	ZA	ZB	ZC	ZD	AM	BM	D	H	CK	EE	KK1	KK2	R×B
40	30	65	225	225		218		30	60	15	20	M14×1.5	M16×1.5		25×25
50	40		243	280		240		35	70		30	M18×1.5	M22×1.5		35×35
63			258	295	218	270	35	40	83				M27×1.5	M24×1.5
80	50		300	347	255	317	40	45	102	18	40	M22×1.5	M33×1.5	M30×1.5	45×45
90		66	305	357	260	312	50		114				M36×2	M33×1.5
		▲76	▲325	▲377	▲280	▲332
100	60	72	340	402	290	357	55	50	127	20	50	M27×2	M42×2	M36×2	60×60
		▲82	▲360	▲422	▲310	▲377
110		77	360	422	305	372	60	55	140				M48×2	M42×2
		▲87	▲380	▲442	▲325	▲392
125		78	370	452	310	377	65	60	152				M52×2	M48×2
140	70	85	405	498	340	418	70	65	168		60		M60×2	M52×2	70×70
		▲95	▲425	▲518	▲360	▲438
150	75	92	420	513	350	428	75	70	180	22		M33×2	M64×2	M56×2
		▲102	▲440	▲533	▲370	▲448
160	70	100	435	533	360	438	80	75	194				M68×2	M60×2
180	89	107	480	588	395	483	90	85	219	24	70	M42×2	M76×3	M68×2	80×80
200	100	110	510	628	415	513	100	95	245		80		M85×3	M76×2	90×90
220	110	120	560	690	455	565	110	105	273	25	90		M95×3	M85×2	105×100
250	122	135	614	754	490	624	120	115	299		100		M105×3	M95×2	120×110

注：1.帶▲者僅為速度比ψ =2時的尺寸。
　　2.kk1用于速度比為ψ =1.46和2時；kk2僅用于速度比φ=1.33。
　　3.表中尺寸代碼對所有安裝尺寸代號通用。
