C25系列液壓缸介紹

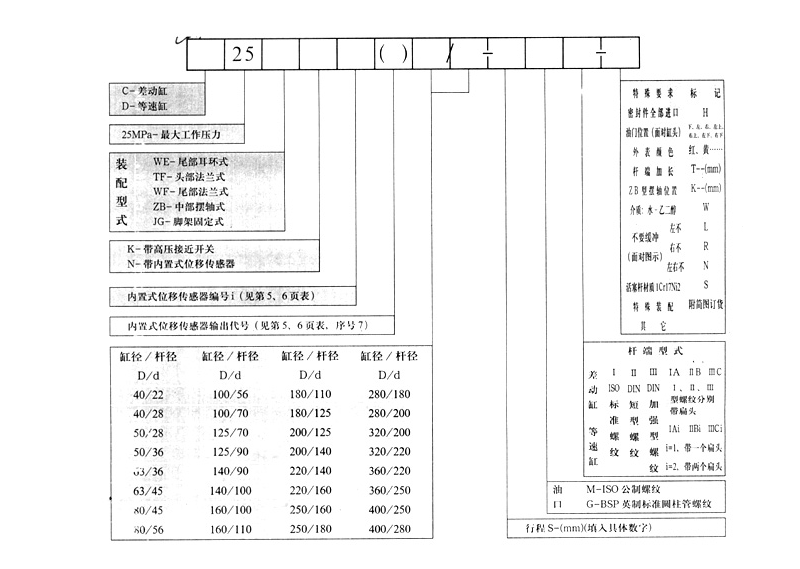

1、型號意義

　　C25、D25系列高壓重載液壓油缸為雙作用，單活塞桿型式，分差動缸和等速缸可配防護罩。基本性能參數符合國際和ISO標準，安裝型式和尺寸符合德國鋼廠標準，適用冶金、礦山、鍛壓、鑄造、石油、華工、、軍工等工業部門。

2、技術性能

　　額定工作壓力：16MPa　　　允許工作壓力：21MPa
　　工作介質：礦物油   水一乙二醇或其它介質
　　速比：1.46　　　　　　　 工作溫度：—40℃～＋80℃

3、基本參數

液壓缸基本參數、行程選擇

液壓缸內徑	活塞桿直徑	面積比	活塞 面積	活塞 桿面積	環形 面積	使用工作壓力（MPa)
						5		10		15		20		25
D (mm)	d (mm)	ψ=A/A2	A (cm2)	A1 (cm2)	A2 (cm2)	推力F1(KN)   拉力F2(KN)
						F1	F2	F1	F2	F1	F2	F1	F2	F1	F2
40	22	1.4	12.57	3.80	8.77	6.28	4.38	12.56	8.76	18.84	13.14	25.12	17.52	31.42	21.90
	28	2		6.16	6.41		3.20		6.40		9.60		12.80		16.00
50	28	1.4	19.63	6.16	13.47	9.82	6.74	19.64	13.48	29.46	20.22	39.28	26.96	49.10	33.70
	36	2		10.18	9.45		4.73		9.46		14.19		18.92		23.65
63	36	1.4	31.17	10.18	20.99	15.58	10.50	31.17	21.00	46.75	31.50	62.34	42.00	77.90	52.50
	45	2		15.90	15.27		7.63		15.26		22.89		30.52		38.15
80	45	1.4	50.26	15.90	34.36	25.13	17.18	50.27	34.36	75.40	51.54	100.54	68.72	125.65	85.90
	56	2		24.63	25.63		12.82		25.64		38.46		51.28		64.10
100	56	1.4	78.54	24.63	53.91	39.27	26.95	78.54	53.90	117.81	80.85	157.08	107.80	196.35	134.75
	70	2		38.48	40.06		20.03		40.06		60.09		80.12		100.15
125	70	1.4	122.72	38.48	84.24	61.35	42.10	122.70	84.20	184.05	126.30	245.40	168.40	306.75	210.50
	90	2		63.62	59.10		29.55		59.10		88.65		118.20		147.75
140	90	1.6	153.94	63.62	90.32	76.95	45.15	153.90	90.30	230.85	135.45	307.80	180.60	384.75	225.80
	100	2		78.54	75.40		37.70		75.40		113.10		150.80		188.50
160	100	1.6	201.06	78.54	122.52	100.50	61.25	201.00	122.50	301.05	183.75	402.00	245.00	502.50	306.30
	110	2		95.03	106.03		53.00		106.00		159.00		212.00		265.00
180	110	1.6	254.47	95.03	159.44	127.23	79.70	254.47	159.40	381.70	239.10	508.94	318.86	636.17	398.60
	125	2		122.72	131.75		65.87		131.75		197.60		263.50		329.38
200	125	1.6	314.16	122.72	191.44	157.05	95.70	314.16	191.40	471.15	287.10	628.20	382.80	785.25	478.60
	140	2		153.94	160.22		80.10		160.20		240.30		320.40		400.55
220	140	1.6	380.13	153.94	226.19	190.00	113.00	380.10	226.20	570.20	339.00	760.26	452.38	950.33	565.48
	160	2		201.06	179.07		89.53		179.00		268.60		358.14		447.68
250	160	1.6	490.87	201.06	289.81	245.40	144.90	490.87	289.80	736.30	434.70	981.70	579.60	1227.20	724.53
	180	2		254.47	236.40		118.20		236.40		354.60		472.80		591.00
280	180	1.6	615.75	254.47	361.28	307.80	180.60	615.75	361.30	923.63	541.90	1231.50	722.56	1539.40	903.20
	200	2		314.16	301.59		150.80		301.60		452.40		603.20		754.00
320	200	1.6	804.25	314.16	490.09	402.10	245.00	804.25	490.00	1206.40	735.10	1608.50	980.20	2010.60	1225.20
	220	2		380.13	424.12		212.00		424.00		636.20		848.20		1060.30
360	220	1.6	1017.88	380.13	637.75	508.90	318.90	1017.90	637.80	1526.80	956.60	2035.80	1275.50	2544.70	1594.40
	250	2		490.87	527.01		263.50		527.00		790.50		1054.00		1317.50
400	250	1.6	1256.64	490.87	765.77	628.30	382.90	1256.60	765.80	1885.00	1148.70	2513.30	1531.50	3141.60	1914.40
	280	2		615.75	640.89		320.40		640.90		961.30		1281.80		1602.20

行 程 選 擇	優先行程系列（GB2349-80)													任意確定	穩定性
	25	40	50	63	80	90	100	110	125	140	160	180	200	根據實際需要自行確定	按實際壓縮載荷驗 算。見。（P15～17)
	220	240	250	260	280	300	320	350	360	380	400	420	450
	480	500	530	550	600	630	650	700	750	800	850	900	950
	1000	1050	1100	1200	1250	1300	1400	1500	1600	1700	1800	1900	2000
	2100	2200	2400	2500	2600	2800	3000	3200	3400	3600	3800	4000	……
