輕型拉桿液式壓缸

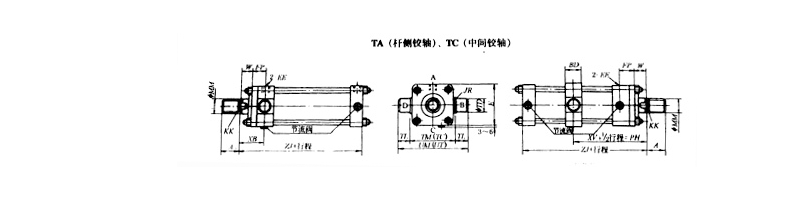

輕型拉桿液壓缸鉸軸連接
表5-4 （mm）
表5-4 （mm）
代號\缸徑 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
140 |
150 |
160 |
180 |
200 |
220 |
250 |
φTD(eg) |
20 |
20 |
25 |
31.5 |
31.5 |
40 |
50 |
63 |
63 |
71 |
80 |
90 |
100 |
100 |
E |
□58 |
□65 |
□76 |
□90 |
□110 |
□135 |
□165 |
□185 |
□196 |
□210 |
□235 |
□262 |
□292 |
□325 |
EE |
ZG3/8 |
ZG3/8 |
ZG1/2 |
ZG1/2 |
ZG3/4 |
ZG3/4 |
ZG1 |
ZG1 |
ZG1 |
ZG1 |
ZG11/4 |
ZG11/2 |
ZG11/2 |
ZG2 |
PH(min) |
105 |
105 |
113.5 |
127.5 |
140.5 |
152.5 |
174 |
191 |
193 |
211 |
225 |
244 |
257.5 |
287.5 |
BD |
28 |
28 |
33 |
43 |
43 |
53 |
58 |
78 |
78 |
88 |
98 |
108 |
117 |
117 |
TL |
20 |
20 |
25 |
31.5 |
31.5 |
40 |
50 |
63 |
63 |
71 |
80 |
90 |
100 |
100 |
UM |
89 |
109 |
135 |
161 |
181 |
225 |
275 |
321 |
332 |
360 |
403 |
452 |
500 |
535 |
JR |
R2 |
R2 |
R2.5 |
R2.5 |
R2.5 |
R3 |
R3 |
R4 |
R4 |
R4 |
R4 |
R5 |
R5 |
R5 |
UT |
98 |
109 |
135 |
161 |
181 |
225 |
275 |
321 |
332 |
360 |
||||
TM |
580 -0.3 |
690 -0.3 |
85 0-0.35 |
980 -0.35 |
118 0-0.35 |
1450 -0.4 |
1750 -0.4 |
1950 -0.46 |
2060 -0.46 |
2180 -0.46 |
2430 -0.46 |
2720 -0.52 |
3000 -0.52 |
3350 -0.52 |
TC |
580-0.3 |
690-0.3 |
850-0.35 |
980-0.35 |
1450-0.4 |
1750-0.4 |
||||||||
XV |
113 |
113 |
121 |
132 |
146 |
156 |
177 |
188 |
194 |
207 |
216 |
232 |
241 |
271 |
ZJ |
171 |
171 |
185 |
198 |
219 |
232 |
265 |
280 |
290 |
308 |
330 |
356 |
365 |
411 |
XG |
62 |
62 |
66 |
74 |
82 |
89 |
103 |
112 |
112 |
126 |
